產品詳情

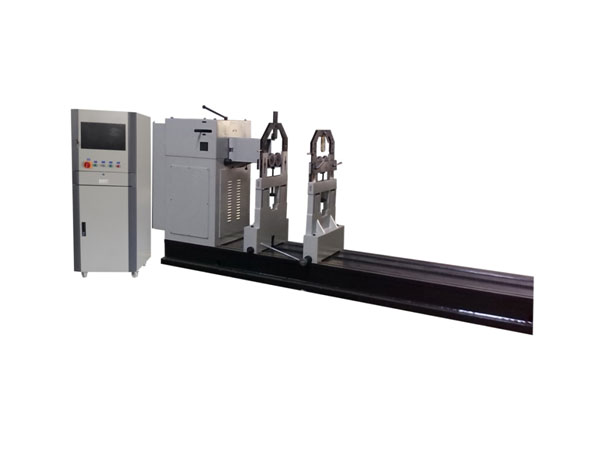

1. YYW系列產品介紹
YYW系列是萬向聯軸節驅動通用硬支承臥式雙面動平衡機,設備型號涵蓋測量范圍由幾公斤到50噸以上。該系列設備強適合工件外形規則或不規則、零件表面光滑或工件表面帶刀帶刺的各類零件、風機葉輪和離心機轉鼓等轉動慣量和空氣阻尼大的工件進行動平衡測量,廣泛應用在電動機、發電機、風機、發動機、農機、紡織機械、化工、木工機械、造紙機械等行業,可在單面、雙面及多個校正面上進行平衡測量,適合軸類、盤類和重心外伸轉子。具有效率高,精度準確,顯示直觀,質量可靠的優點。
2.測量系統
★臺灣工業控制計算機, 19英寸液晶顯示器(可根據客戶需要配觸摸屏),Windows操作平臺
★配本公司自主開發平衡測量系統。通用軟件功能齊涵蓋了國內主流平衡機軟件所具有的所有功能,操作全部采用漢化菜單結構,操作步驟文字提示;專用軟件包括:各類全自動平衡機軟件、帶有角度跟蹤功能的軟件、帶有自動定位功能的軟件、傳動軸多軸聯校的軟件等
★測量系統性能強大:任意工件定標,測量轉速范圍寬80轉/分開始啟測,測量速度塊,不平衡量幅值和相位穩定,高去重率和分離比,高靈敏度
★軟件帶許用不平衡量計算器,操作人員只需要輸入工件的許用震動精度級、質量、工作轉速、和半徑點擊計算就能夠得到工件允許剩余不平衡量的克數
★軟件完全自主開發,可根據客戶要求修改或添加軟件功能(例如掃描二維碼添加工件身份名稱至測量結果中保存起來,以便將來質量追究)
3.機械部分和控制
★擺駕和床身采用鑄件,足夠的剛性和穩定性;擺駕抗靜壓能力強,在設備驅動能力足夠的前提下一般可過載20%以上
★平衡機上的滾輪采用軸承鋼制造,整體鹽浴淬火硬度達到了HRC55以上;滾輪支撐面磨削之后再拋光徑向跳動小再配精密滾輪軸承,使得工件運轉更平穩對測量信號的干擾更低
★萬向節采用精密加工,并經過同心校正和平衡。這樣大大減小了萬向節在平衡時對工件平衡量的影響,保證了工件平衡的精度。
★擺架可以沿床身移動且可以停在床身以上的任何部位,所以設備可以平衡最長和最短之間任意長度的工件。
★萬向聯軸器接盤安裝同步旋轉刻度標識,便于不平衡量角度的找取。
★設備床頭的變速箱座部分采用整體鑄造框架穩定可靠性高,并且機械變速箱可前后移動20mm便于工件和萬向節對接和分離
★設備質量可靠,采用變頻調速系統,電機軟啟動軟停止對設備的沖擊小,延長了設備的使用壽命。設備可連續工作,維修保養簡單方便
注:想了解設備更詳細的情況請與我們聯系
廠家標準配置參數
設備型號 |
YYW-3000S |
工件質量范圍kg |
50-3000 |
工件最大直徑mm |
φ2000 |
兩支撐間距mm |
150-3000 |
床身長度mm |
4300 |
滾輪支撐工件的軸徑范圍mm |
φ20-120,φ120-240 |
平衡轉速r/min |
253/435/708/1140 |
設備啟測最低轉速r/min |
80 |
最小剩余不平衡量 |
≤1gmm/kg |
不平衡量減少率% |
≥90% |
電機功率 |
11Kw |
調速方式 |
四檔機械變速+檔位內變頻調速 |
萬向節扭矩 |
300Nm |
工作電壓 |
三相四線AC 380V, 50/60HZ |
★以上為本廠標準配置設備參數,我們支持產品定,制根據客戶的需求對設備的最大直徑,最大有效長度,滾輪支撐工件的軸徑范圍(可拓展至φ240-300)等做相應的改動
★設備可以增加角度跟蹤功能
★設備可以增加激光發射器,便于操作者快速確定右面不平衡量的位置
★設備可以增加不影響測量性能的合理附件,比如防護和去重裝置等
